【導讀】當下邊緣嵌入式系統的性能瓶頸，早已不再局限于算力本身，內存帶寬爭用、功耗過高、實時性不穩定、系統可靠性不足等問題，成為制約機器視覺、邊緣AI、工業自動化、高端測量設備升級的核心痛點。針對行業普遍存在的單內存架構資源沖突難題，瑞蘇盈科（Enclustra）推出基于Agilex 5 E-Series SoC的Andromeda IAE50嵌入式SoM模塊。產品創新采用DDR4 ECC+雙通道LPDDR5異構分離式內存架構，將系統控制與高吞吐數據處理負載物理分區，兼顧系統安全可靠、極致帶寬性能與超低功耗表現，為高實時、高帶寬、高可靠的邊緣嵌入式應用提供全新硬件解決方案。
異構 Agilex 5 內存架構將帶有帶外 ECC 的 DDR4 與雙通道 LPDDR5 相結合：前者負責系統控制，后者面向高吞吐 FPGA 工作負載。
現代邊緣系統面臨的瓶頸已經不再只是計算能力。實時視頻、多傳感器融合、邊緣 AI 推理、高速信號采集以及確定性控制，都高度依賴數據能否以足夠快且高效的方式在內存子系統中流動。
瑞蘇盈科（Enclustra） Andromeda IAE50 針對這一挑戰，采用了一種實用的分離式內存架構（Split-Memory Architecture），核心基于 Altera Agilex 5 E-Series SoC：
DDR4 ECC 用于軟件和系統管理功能；
兩路獨立 LPDDR5 通道用于高吞吐 FPGA 工作負載。
與此同時，功耗也已經成為現代邊緣 AI 部署中的關鍵約束之一。
因此，這一方案帶來的并不僅僅是“更快的內存”，而是一種更適合邊緣系統的高帶寬內存架構：
DDR4 + 專用帶外 ECC：服務于系統與控制平面；
高功耗效率的 LPDDR5：用于高帶寬 FPGA 工作負載；
FPGA 邏輯資源：讓數據處理盡可能靠近傳感器和執行器。
目前，支持 LPDDR5 的 Agilex 5 E-Series SoM 在市場上仍較為稀缺。作為一款搭載 LPDDR5 的嵌入式 SoM，Andromeda IAE50 對于面向高帶寬邊緣及嵌入式應用的設計人員尤其具有參考價值。
一種更優化的內存架構
數據在哪里流動，帶寬就應該在哪里
Andromeda IAE50 的核心優勢可以概括為三個方面：
帶寬，用在數據真正流動的地方
雙通道 LPDDR5 為 FPGA 邏輯提供專用的高帶寬內存，用于視頻、傳感器融合、DSP 以及 AI 數據緩沖。
系統平面的專用 ECC
帶有帶外 ECC 的 DDR4 為操作系統、控制軟件、網絡、日志以及系統管理任務提供獨立的系統內存。
邊緣側的功耗效率
LPDDR5 可以在受限的散熱條件下，為持續運行的邊緣工作負載提供更高的單位功耗帶寬，同時減少板級空間占用。
為什么需要這種架構？
很多嵌入式設計都是圍繞單一外部 DDR 內存資源發展起來的。
對于傳統控制和應用工作負載而言，這種方式通常沒有太大問題。但當同一條內存通路需要同時承擔：
操作系統；
網絡協議棧；
攝像頭數據輸入；
幀緩存；
神經網絡特征圖；
實時處理數據；
問題就會逐漸暴露出來。
此時，帶寬競爭本身就可能演變成系統設計問題，而不再只是一個“內存速度夠不夠快”的問題。
Andromeda IAE50 采取了不同的思路：把不同內存資源的職責拆開。
這樣，HPS 和系統軟件就不需要與 FPGA 數據平面直接爭搶同一套外部內存資源。
具體來說：
DDR4 ECC 可以用于操作系統、應用軟件、網絡、日志和系統管理；
LPDDR5 則可以專門服務 FPGA 邏輯中的數據流和加速工作負載。
對邊緣 AI 和機器視覺意味著什么？
對于邊緣 AI 和視覺系統而言，這種內存資源劃分非常重要。
數據平面通常需要持續的數據吞吐能力，以及更加可預測的訪問模式。
圖像處理流水線、傳感器融合緩存、DSP 功能以及 AI 推理工作負載，都可能產生大量重復的數據傳輸，因此非常適合采用高單位功耗帶寬的內存。
將這些數據傳輸固定在專用 LPDDR5 通道上，可以減少內存資源爭用，并幫助設計人員保持更加可預測的實時行為。
這也讓該架構非常適合邊緣 AI 工作負載，同時凸顯了 LPDDR5 作為低功耗邊緣 AI 內存方案的價值。
Agilex 5 FPGA、AI Tensor Blocks與內存帶寬需要協同考慮

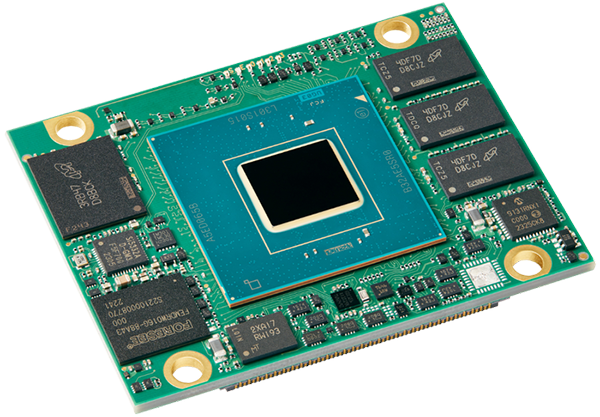

瑞蘇盈科（Enclustra） Andromeda IAE50 是一款緊湊型 SoC 模塊，基于 Altera Agilex 5 E-Series SoC 構建，面向希望獲得高計算密度、同時又不愿犧牲功耗效率的工程師。
除了 FPGA 邏輯本身，該模塊還提供：
最多 270 個用戶 I/O；
最高支持 USB 3.1；
兩路千兆以太網接口，可同時服務 HPS 和 FPGA。
在緊湊尺寸下，它提供了較為豐富的連接能力。
Andromeda IAE50 的核心是 Altera Agilex 5 E-Series SoC。
Agilex 5 器件將以下資源集成在一起：
基于 Arm 的硬核處理器系統；
FPGA 邏輯；
硬核外部內存接口資源；
集成于增強型 DSP 架構中的 AI Tensor Blocks。
AI Tensor Blocks 針對矩陣乘法、卷積等常見神經網絡運算進行了加速。
對于邊緣工作負載而言，這意味著 AI 推理可以直接部署在 FPGA 硬件中，并盡可能靠近數據通路運行，同時保留 FPGA 在嵌入式系統中非常重要的低延遲和確定性特征。
但問題在于：AI 加速本身有多強，很大程度上取決于內存子系統能否持續“喂飽”它。
特征圖、中間張量、幀緩存以及傳感器融合數據，都需要高效地進行讀取、寫入和復用。
這正是 IAE50 內存架構進一步強化 Agilex 5 計算能力的地方：
專用 LPDDR5 通道為 FPGA 邏輯提供高吞吐內存資源；
帶外 ECC 的 DDR4 則為軟件和控制平面提供獨立、具備 ECC 保護的內存資源。
為什么LPDDR5適合高吞吐邊緣數據平面？
LPDDR5 將新一代 DRAM 的優勢帶入了對功耗敏感的嵌入式系統。與傳統 DDR 內存相比，LPDDR5 針對以下需求進行了優化：
更低的 I/O 功耗；
更緊湊的器件封裝；
更高效的帶寬輸出。
對于邊緣系統而言，這種組合尤其有價值，因為在這類設計中，散熱限制、PCB 空間和持續吞吐能力，與峰值性能同樣重要。
Altera 對 Agilex 5 內存工作負載的評估也說明了這一點。
在 4K 攝像頭 + Warp IP 工作負載中，與 DDR4 相比，Agilex 5 上的 LPDDR5 可實現約 1.7 倍的功耗節省。
當然，實際結果會受到 DRAM 廠商、流量模式、容量密度、工藝假設以及板級設計等因素影響。
但核心結論非常明確：當邊緣系統需要持續高帶寬，同時又必須控制功耗時，LPDDR5 是一種非常合適的內存選擇。
Andromeda IAE50 采用了兩路獨立的 32-bit LPDDR5-3733 通道。
雖然 LPDDR5 標準本身支持更高的數據速率，但對于這款模塊而言，更重要的是其系統級架構設計：
兩路 LPDDR5 資源可以分別分配給 FPGA 工作負載的不同部分。
例如：
一路負責圖像采集和幀緩存；
另一路負責處理、傳感器融合、DSP 或 AI 推理緩存。
DDR4 + 帶外ECC：服務控制平面
DDR4 依然具有廣泛的供應基礎，在嵌入式和工業平臺中仍然非常重要。
在 IAE50 架構中，帶外 ECC 的 DDR4 專門用于處理系統，為軟件和系統管理任務提供獨立、具備 ECC 保護的內存資源。
帶外 ECC 可以在不占用正常數據帶寬來存儲 ECC 信息的情況下，檢測并糾正部分內存錯誤。
因此，它非常適合以下系統級工作負載：
操作系統；
應用軟件；
網絡協議棧；
數據日志；
配置；
控制任務。
與此同時，FPGA 側使用 LPDDR5 提供高帶寬和高功耗效率。兩種內存技術由此形成互補，共同構成 IAE50 的內存架構。
一個實際的工作負載劃分方式
對于典型的邊緣視覺或 AI 設計，IAE50 可以采用這樣的內存分工：
這種架構能夠減少無關系統任務與數據流平面之間的競爭。
同時，設計人員還可以根據具體應用，對內存資源進行更清晰的擴展和專業化分配。
例如：
機器視覺：一路 LPDDR5 用于輸入幀，另一路用于處理后幀或推理緩存；
測試與測量：一路用于突發數據采集，另一路用于分析或數據壓縮；
機器人/航空航天：將傳感器數據輸入與控制或融合處理進行分離。
DDR5 vs DDR4：重點不是“速度標簽”，而是架構差異
DDR5 經常被簡單描述為“比 DDR4 更快”。但對于系統設計人員而言，更準確的理解應該是：DDR5 的優勢更多來自架構層面的變化。
DDR5 通過每個模塊內的雙獨立通道、更長的突發長度等設計，提高了效率和可擴展性。這些特性能夠提升實際吞吐量，尤其適用于 64 字節緩存行傳輸等典型訪問模式。
需要注意的是，在相同的標稱傳輸速率下，不能簡單地認為 DDR5 會自動提供比 DDR4 更高的峰值帶寬。
DDR5 更核心的優勢，是通過架構變化提升有效帶寬和系統效率，同時為未來更高的數據速率提供發展路徑。
對于邊緣和嵌入式系統而言，LPDDR5 則進一步將這種代際升級延伸到了低功耗、小尺寸內存實現。
此外，還有幾個架構因素共同促成了 LPDDR5 相比標準 DDR 內存以及上一代 LPDDR 更低的功耗：
更低的 I/O 電壓擺幅：LPDDR5 的 VDDQ 為 0.5V，而 DDR5 為 1.1V，可以直接降低 I/O 切換功耗；
更小的 DRAM 陣列：LPDDR DRAM 陣列在架構上更小，也更加節能；
代際改進：LPDDR5 相比 LPDDR4 進一步降低功耗；
訪問模式效率：視頻和數據流等工作負載通常具有連續訪問特征，可以讓 DRAM 頁面保持更長時間打開，從而避免頻繁開啟和關閉行所帶來的額外功耗。
綜合來看：DDR4 依然是許多設計經過驗證的選擇；而當設計人員需要更高的有效吞吐量、更高的單位功耗帶寬、更好的 I/O 效率、更小的內存占用，或者希望隨著 DDR4 的供應和價格變化獲得更長的遷移路徑時，DDR5 和 LPDDR5 就會變得更具吸引力。
Agilex 5如何進一步強化內存能力？
Altera Agilex 5 為設計人員提供了更加靈活的內存選擇。
Agilex 5 在相應器件配置下支持包括：
DDR4
LPDDR4
DDR5
LPDDR5
在內的多種現代外部內存技術。
因此，設計人員可以根據帶寬、功耗、尺寸、容量、可靠性和成本等要求選擇合適的內存技術。
在 Andromeda IAE50 中，瑞蘇盈科（Enclustra） 正是利用了這種靈活性，在一個緊湊模塊中將 DDR4 ECC + 雙通道 LPDDR5 組合起來。
Agilex 5 同時采用了硬核內存控制器和 PHY 資源。
相比軟核控制器實現，硬核內存接口可以：
減少 FPGA 邏輯資源占用；
簡化時序收斂；
提升功耗效率。
對于邊緣設計而言，這一點尤其重要，因為每一瓦功耗、每一份邏輯資源，都可能需要留給真正的應用功能。
Agilex 5 更廣泛的 I/O 架構還支持高效的引腳布局以及混合接口應用。
對于攝像頭和邊緣視覺應用，這可以幫助設計人員將內存接口與 MIPI D-PHY 等高速傳感器 I/O 結合，同時為系統其他功能保留更多 I/O。
最終形成的效果是：
模塊可以支持高吞吐數據傳輸，同時避免讓內存成為板級設計的瓶頸。
目標應用
IAE50 適合那些同時對數據傳輸、功耗以及可預測響應時間有要求的應用。
機器視覺與視頻處理
LPDDR5 可以持續接收圖像數據，并支持幀緩存和圖像處理流水線；與此同時，DDR4 ECC 內存運行系統軟件和控制功能。
AI邊緣系統
基于 FPGA 的推理以及邊緣 AI 推理，需要高吞吐內存來處理特征圖和中間緩存。
尤其是在系統不希望采用獨立 GPU 或 NPU 的情況下，這一點更加重要。
測試與測量
高速數據采集、協議分析以及 RF 數據記錄可以利用 LPDDR5 服務采集通路，而 DDR4 ECC 則負責控制、日志和管理軟件。
工業自動化與機器人
將軟件和處理內存資源分離，有助于在檢測、分類和執行必須以極低延遲完成時，保護系統的實時行為。
汽車與航空航天/國防
雷達、LiDAR 以及多攝像頭傳感器融合工作負載，可以通過獨立的 LPDDR5 通道，將數據采集與處理流量進行劃分。
醫學影像
超聲、CT、MRI 以及實時可視化流水線，可以利用持續的內存帶寬處理圖像數據，同時使用 ECC 保護內存提升系統側可靠性。
適用行業：
工業、IoT、自動化與機器人、測試與測量、醫療與科學、航空航天與國防、汽車。
結語
Andromeda IAE50 展示了現代邊緣平臺如何將內存架構轉化為系統級優勢。
它沒有將內存簡單地視為一個所有任務共享的資源，而是采用：
DDR4 ECC → 面向可靠性的系統任務
雙通道 LPDDR5 → 面向高吞吐的 FPGA 工作負載
這樣的架構組合。
基于 Altera Agilex 5 E-Series SoC，這一設計將計算、內存和 I/O 進行了協同優化，以應對邊緣計算正在面臨的現實挑戰：
更多傳感器、更多數據、更多 AI 處理、更緊張的功耗預算，以及更嚴格的延遲要求。
對于機器視覺、邊緣 AI、工業自動化、測試與測量、航空航天、國防、汽車以及醫學影像等系統的設計人員而言，這再次說明了一個關鍵問題：
正確的內存架構，其重要性并不亞于處理器本身。
因此，Andromeda IAE50 為構建高性能嵌入式及邊緣 AI 系統提供了一個實用平臺，同時兼顧功耗效率和確定性行為。
